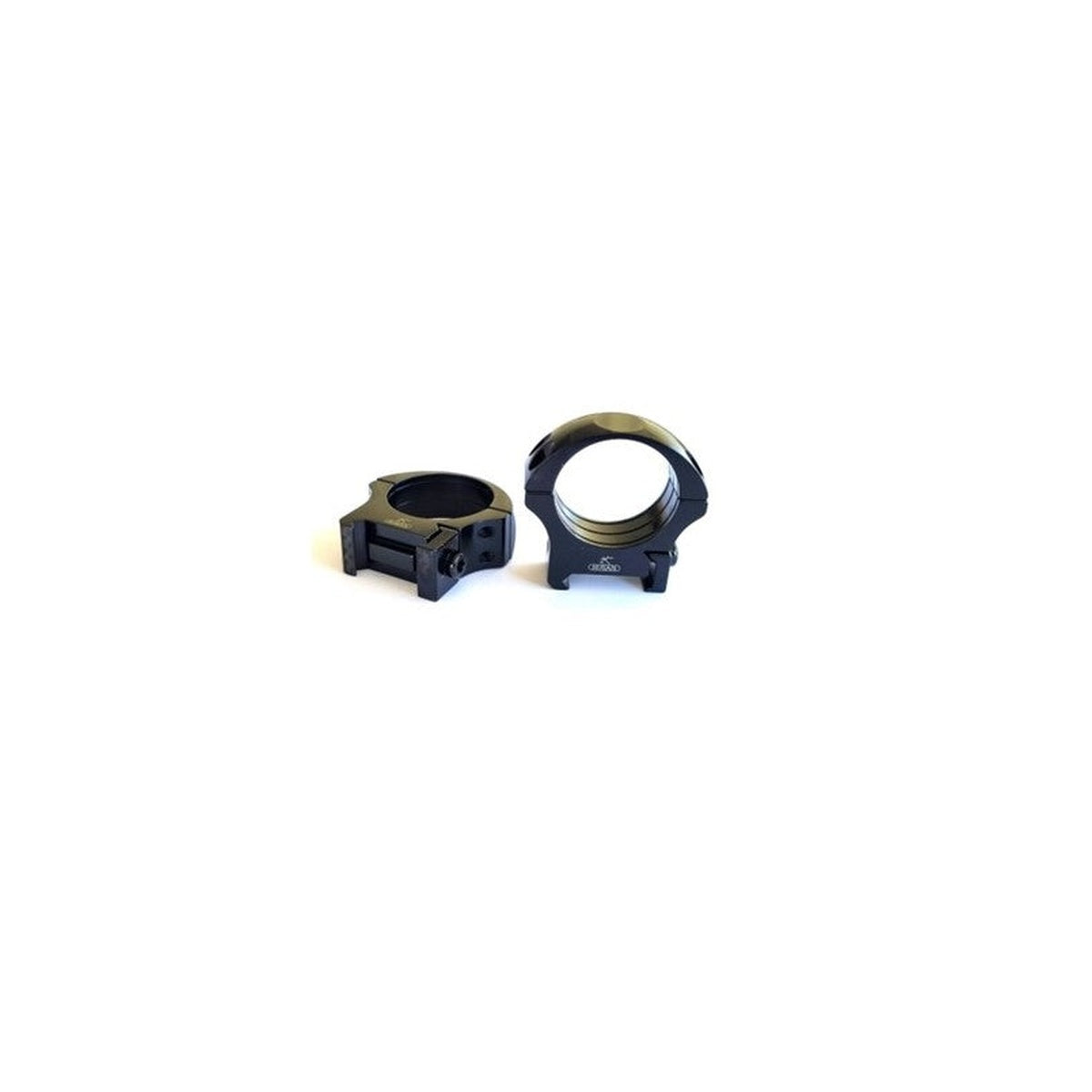

Weaver Ring Montage | 30 mm | Schraube

Die Montagehöhe von Ringen wird typischerweise als BH (Base Height) angegeben – gemessen von der Oberkante der Picatinny-Schiene bis zur Unterseite des Zielfernrohrkörpers (Sattel).

Wenn Sie die Gesamthöhe (Center Height) berechnen, müssen Sie den Radius des Zielfernrohrkörpers zum BH-Maß addieren. Bei einem 30-mm-Rohr beträgt der Radius 15 mm. Bei einem 34-mm-Rohr beträgt der Radius 17 mm.

Formel: Center Height = BH + r

Denken Sie daran, dass die Picatinny-Schiene selbst den Montagepunkt erhöht (typischerweise 5-10 mm, abhängig vom Gewehrmodell). Dies bedeutet, dass Sie oft einen niedrigeren Ring wählen können, als Sie es sonst tun müssten.

Faustregel: Wählen Sie die niedrigste Ringhöhe, die immer noch einen freien Durchgang zwischen dem Objektiv des Zielfernrohrs und dem Lauf ermöglicht. Eine niedrigere Montage sorgt für eine bessere Balance und ein natürlicheres Zielbild.

Diese Ringe haben einen Innendurchmesser von 30 mm und passen auf Zielfernrohre mit 30-mm-Rohr.

Überprüfen Sie vor dem Kauf immer den Rohrdurchmesser Ihres Zielfernrohrs – dieser ist in den Spezifikationen des Zielfernrohrs angegeben oder kann einfach mit einer Schieblehre überprüft werden.

Diese Montage ist aus Stahl gefertigt. Stahl ist die klassische Wahl und bietet hohe Steifigkeit und Verschleißfestigkeit. Das Material verträgt wiederholte Montage und Demontage, ohne dass die Kontaktflächen sich verformen. Stahl ist schwerer als Aluminium, aber bei einer Ringmontage ist der Gewichtsunterschied in der Praxis minimal.

Diese Montage ist brüniert. Brünierung, auch als Schwarzoxydation bezeichnet, ist eine chemische Oberflächenbehandlung, die eine ansprechende, matte schwarze Oberfläche und einen gewissen Korrosionsschutz bietet. Sie ist die traditionellste Oberflächenbehandlung für Waffenteile. Brünierung ist weniger widerstandsfähig als QPQ und erfordert etwas mehr Pflege – eine dünne Ölschicht nach Gebrauch bei feuchtem Wetter erhält die Oberfläche in gutem Zustand.

Diese Montage ist für Weaver-Schienen gefertigt. Weaver ist ein älterer Standard mit schmaleren Querrillen als Picatinny. Picatinny vs. Weaver: Picatinny und Weaver ähneln sich, sind aber nicht identisch. Der Unterschied liegt in den Querrillen (recoil slots):
• Picatinny: Rillen sind 5,23 mm breit mit einem Mittenabstand von 10,01 mm (fester Standard)
• Weaver: Rillen sind 4,57 mm breit mit variablem Abstand (kein fester Standard) Eine Weaver-Montage kann in vielen Fällen auch auf einer Picatinny-Schiene montiert werden, da der Weaver-Nocken schmaler als die Picatinny-Rille ist. Eine Picatinny-Montage passt jedoch NICHT auf eine Weaver-Schiene – der Nocken ist zu breit. Diese Montage passt zu Weaver-Schienen und den meisten Picatinny-Schienen. Siehe kompatible Montagen: Zielfernrohrmontagen

Die Montage ist einfach. Die Ringe werden an der Picatinny-Schiene befestigt und das Zielfernrohr in die unteren Ringhälften gelegt, woraufhin die oberen Hälften angezogen werden. Herstellerempfehlung:
• Anzugsdrehmoment für Ringschrauben (top, M3.5): 1,8–2,0 Nm
• Anzugsdrehmoment für Befestigung an der Schiene (M4): 2,0–2,5 Nm
• Stellen Sie sicher, dass das Zielfernrohr gerade sitzt und den korrekten eye relief hat, bevor Sie endgültig anziehen Ein Drehmomentschlüssel ist für die korrekte Montage erforderlich. Überdrehen kann das Zielfernrohrrohr beschädigen. Montage des Zielfernrohrs: Lesen Sie die Anleitung hier

Rusan ist ein kroatischer Hersteller mit über 30 Jahren Erfahrung im Bereich Präzisionsmontagen für Gewehre. Alle Produkte werden In-house auf modernen CNC-Maschinen aus massivem Material gefertigt – ohne Guss oder Metal Injection. Rusan ist bekannt für enge Toleranzen, hohe Wiederholgenauigkeit und ein ungewöhnlich großes Sortiment an Ringen, Montagen und Adaptern für Nachtoptik. Mehr über Rusan hier: Rusan Alle Produkte von Rusan ansehen: Rusan Kollektion
