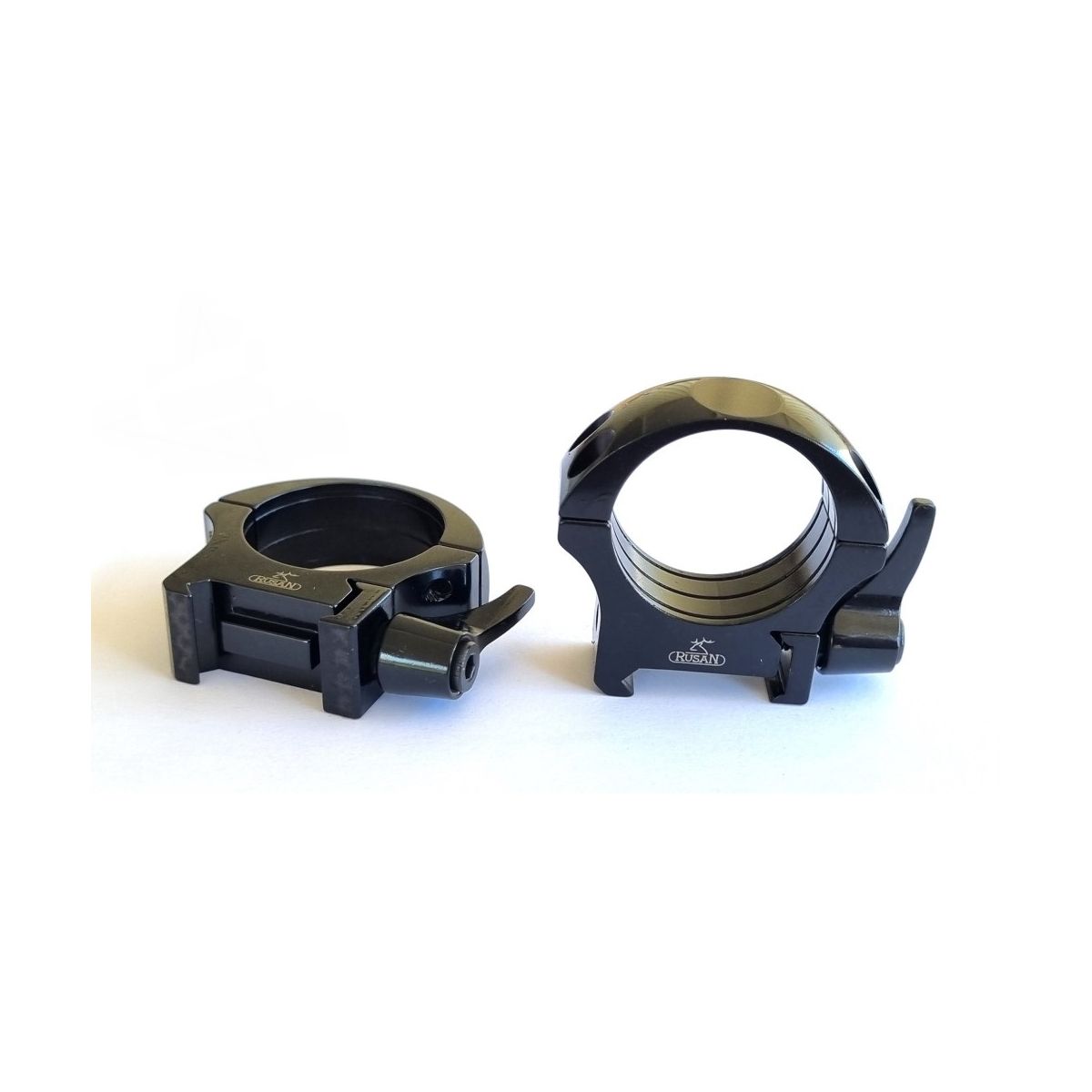

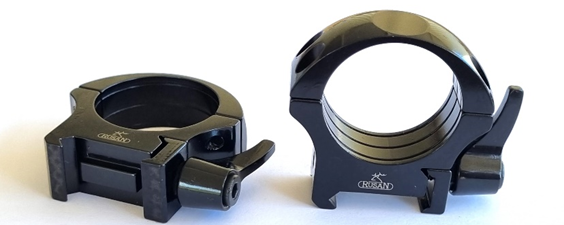

Picatinny Ringmontage | 35 mm | Schnellspanner

Die Montagehöhe von Ringen wird typischerweise als BH (Base Height) angegeben – gemessen von der Oberseite der Picatinny-Schiene bis zur Unterseite des Zielfernrohrkörpers (Sattel).

Wenn Sie die Gesamthöhe (Center Height) berechnen, müssen Sie den Radius des Zielfernrohrkörpers zum BH-Wert addieren. Bei einem 30-mm-Rohr beträgt der Radius 15 mm. Bei einem 34-mm-Rohr beträgt der Radius 17 mm.

Formel: Center Height = BH + r

Denken Sie daran, dass die Picatinny-Schiene selbst den Montagepunkt erhöht (typischerweise 5-10 mm je nach Gewehrmodell). Dies bedeutet, dass Sie oft einen niedrigeren Ring wählen können, als Sie sonst benötigen würden.

Faustregel: Wählen Sie die niedrigste Ringhöhe, die immer noch einen freien Durchgang zwischen dem Objektiv des Zielfernrohrs und dem Lauf ermöglicht. Eine niedrigere Montage sorgt für eine bessere Balance und ein natürlicheres Zielbild.

Diese Ringe haben einen Innendurchmesser von 35 mm und passen auf Zielfernrohre mit 35 mm Mittelrohrdurchmesser.

Überprüfen Sie vor dem Kauf immer den Rohrdurchmesser Ihres Zielfernrohrs – dieser ist in den Spezifikationen des Zielfernrohrs angegeben oder lässt sich leicht mit einem Messschieber überprüfen.

Diese Montage ist aus 7075-T6-Aluminium gefertigt - dieselbe Legierung, die in militärer Ausrüstung, Flugzeugkonstruktionen und High-End-Kletterausrüstung verwendet wird. 7075-T6 hat ein Stärke-zu-Gewicht-Verhältnis, das nahezu doppelt so hoch ist wie bei Stahl, und ist das bevorzugte Material vieler professioneller Schützen. Für die allermeisten Jäger und Schützen ist 7075-T6-Aluminium mindestens ebenso gut wie Stahl. Das Material ist leichter, korrodiert nicht und hält unter normalen Bedingungen jahrzehntelanger Nutzung stand.

Diese Montage ist eloxiert. Eloxieren erzeugt eine schützende Oxidschicht auf der Aluminiumoberfläche, die guten Korrosionsschutz und ein langlebiges Finish bietet. Eloxierte Produkte halten dem täglichen Gebrauch stand und sind widerstandsfähig gegenüber Kratzern und Abrieb. Harteloxierung (Type III) bildet eine dickere und härtere Schicht als die Standardeloxierung und wird typischerweise bei Produkten eingesetzt, die besonderer mechanischer Beanspruchung ausgesetzt sind.

Diese Montage ist nach NATO STANAG 2324 / MIL-STD-1913 gefertigt (Picatinny). Das bedeutet, dass sie mit allen standardmäßigen Picatinny-Montagen, Ringen und Zubehör kompatibel ist – unabhängig vom Hersteller. Der Picatinny-Standard stellt sicher, dass Sie Schienen, Montagen und Optiken verschiedener Hersteller frei kombinieren können. Das gibt Ihnen die Flexibilität, ein Zielfernrohr aufzurüsten oder zu wechseln, ohne die Montage zu ändern. Picatinny vs. Weaver: Picatinny und Weaver ähneln sich, sind aber nicht identisch. Der Unterschied liegt in den Querrillen (recoil slots):
• Picatinny: Rillen sind 5,23 mm breit mit einem Mittenabstand von 10,01 mm (fester Standard)
• Weaver: Rillen sind 4,57 mm breit mit variablem Abstand (kein fester Standard) Eine Weaver-Montage kann in vielen Fällen auf einer Picatinny-Schiene montiert werden, da der Weaver-Nocken schmaler als die Picatinny-Rille ist. Eine Picatinny-Montage passt jedoch NICHT auf eine Weaver-Schiene – der Nocken ist zu breit. Diese Montage ist Picatinny und passt zu allen Schienen, die nach MIL-STD-1913 / STANAG 2324 gefertigt sind. Siehe kompatible Montagen: Zielfernrohrmontagen

Die Montage ist einfach. Die Ringe werden an der Picatinny-Schiene befestigt und das Zielfernrohr in die unteren Ringhälften gelegt, woraufhin die oberen Hälften angezogen werden. Herstellerempfehlung:
• Anzugsdrehmoment für Ringschrauben (top, M3.5): 1,8–2,0 Nm
• Anzugsdrehmoment für Befestigung an der Schiene (M4): 2,0–2,5 Nm
• Stellen Sie sicher, dass das Zielfernrohr gerade sitzt und den korrekten eye relief hat, bevor Sie endgültig anziehen Ein Drehmomentschlüssel ist für die korrekte Montage erforderlich. Überdrehen kann das Zielfernrohrrohr beschädigen. Montage des Zielfernrohrs: Lesen Sie die Anleitung hier

Rusan ist ein kroatischer Hersteller mit über 30 Jahren Erfahrung im Bereich Präzisionsmontagen für Gewehre. Alle Produkte werden In-house auf modernen CNC-Maschinen aus massivem Material gefertigt – ohne Guss oder Metal Injection. Rusan ist bekannt für enge Toleranzen, hohe Wiederholgenauigkeit und ein ungewöhnlich großes Sortiment an Ringen, Montagen und Adaptern für Nachtoptik. Mehr über Rusan hier: Rusan Alle Produkte von Rusan ansehen: Rusan Kollektion
