Picatinny-Schienen für Winchester

Picatinny-Schiene für Winchester

Die Winchester Repeating Arms Company wurde 1866 von Oliver Fisher Winchester in New Haven, Connecticut, gegründet. - von vielen auch Picatinny Rail genannt - Das Winchester Model 1873 ist berühmt als "The Gun That Won the West" - ein Unterhebelrepetiergewehr, das praktisch die Standardwaffe an der amerikanischen Frontier war und untrennbar mit der nordamerikanischen Wildwestgeschichte verbunden ist. Das 1936 eingeführte Modell 70 trägt traditionell den Titel "The Rifleman's Rifle" und gilt als eines der kultigsten Repetiergewehre überhaupt - ein Titel, der durch eine Kombination aus handwerklicher Qualität, technisch durchdachter Konstruktion und gleichbleibender Präzision verdient wurde. Winchester gehört heute zur Herstal-Gruppe (FN/Browning), während der Markenname und die Identität der Gewehre immer noch stark sind.

Hier werden Winchester 70 Long Action, Winchester 70 Short Action, Winchester 70 WSSM und Winchester XPR Short Action abgedeckt. Es handelt sich um vier separate Schienenoptionen mit eigenen Lochabständen und Montagegeometrien.

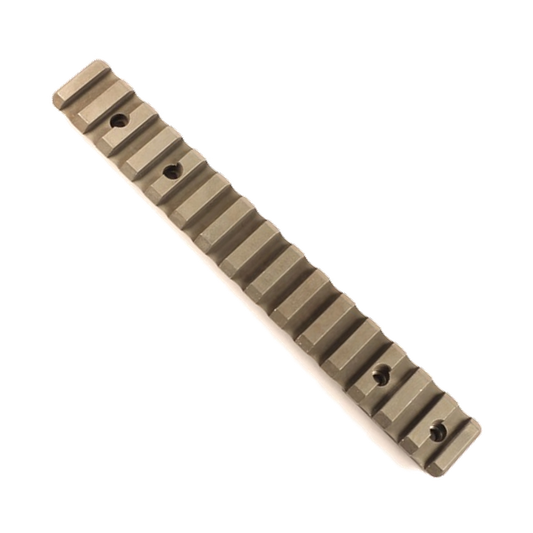

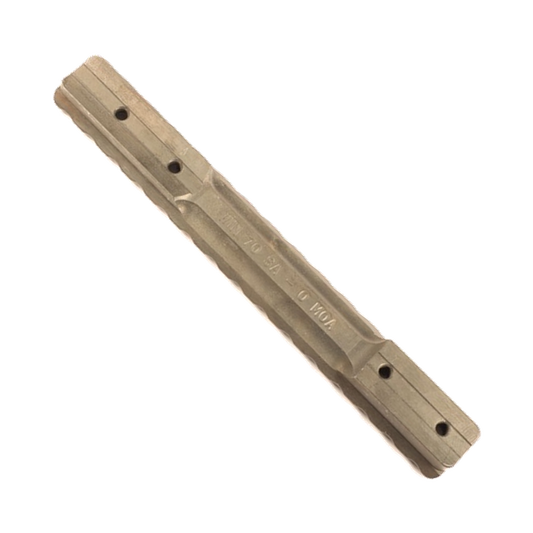

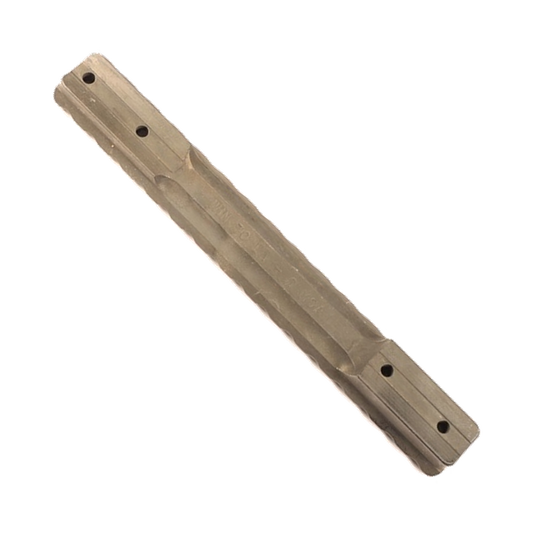

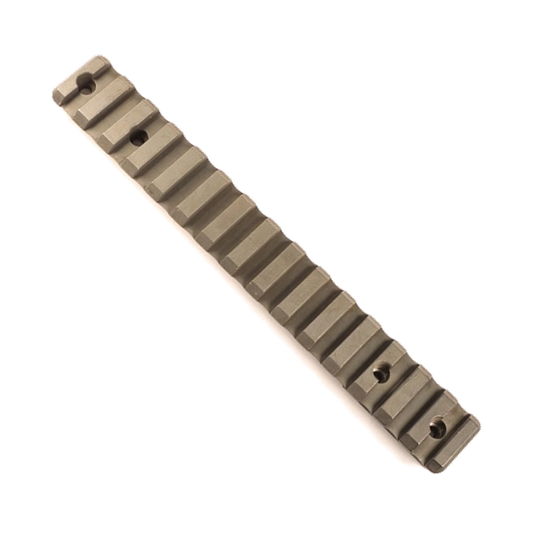

Winchester Model 70 - Aktionstyp und Generationen

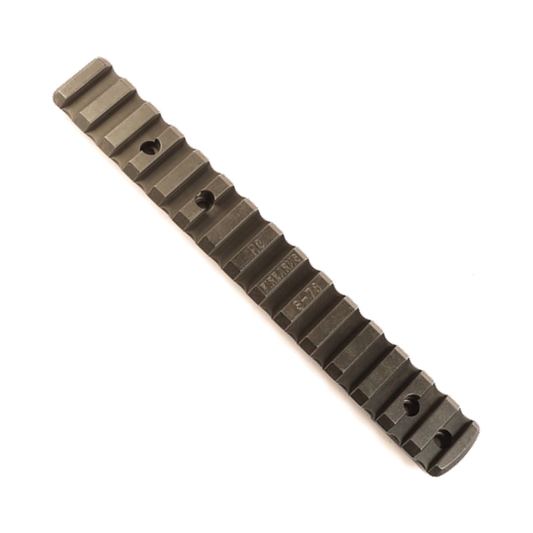

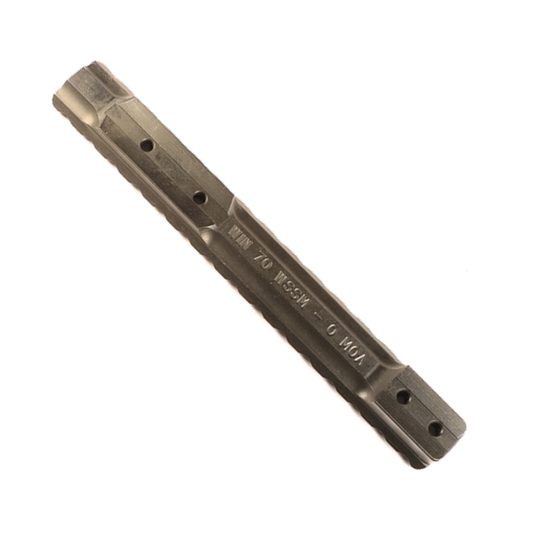

Das Winchester Model 70 wird in Long Action, Short Action und WSSM (Winchester Super Short Magnum) hergestellt. Die drei Aktionsvarianten haben unterschiedliche Lochabstände und benötigen jeweils eine eigene Schiene. WSSM ist eine besonders kompakte Magnum-Variante mit kürzeren und breiteren Patronen als die Standard Short Action - dies beeinflusst die Geometrie des Receivers und ist nicht mit Standard-SA-Schienen kompatibel.

Darüber hinaus gibt es Generationsvarianten im Modell 70: Pre-64, Post-64 und neuere Ausgaben können Abweichungen in den Lochabständen aufweisen. Bestätigen Sie dies mit den A/B/C-Kontrollmaßen. Was der Unterschied zwischen Short und Long Action konkret bedeutet, wird im Leitfaden zu Short Action vs. Long Actionerklärt.

MOA-Neigung für Winchester Model 70

Das Winchester Model 70 wird für Präzisionsschießen und Langstreckenjagd verwendet. Für diese Konfigurationen ist es relevant, eine Schiene mit MOA-Neigung in Betracht zu ziehen. Einige Schienen für das Modell 70 sind mit einer Neigung erhältlich, die mehr Einstellraum nach oben im Zielfernrohr bietet - ein Vorteil beim Schießen auf lange Distanzen, wo der interne Einstellraum des Zielfernrohrs sonst begrenzt ist. Das Prinzip wird im Leitfaden zu MOA-Neigungerklärt.

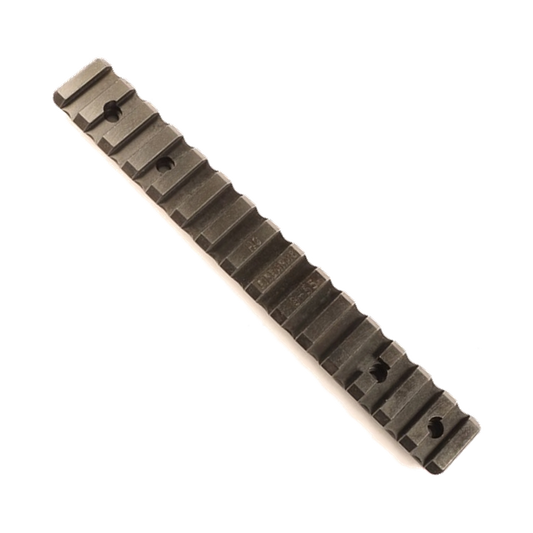

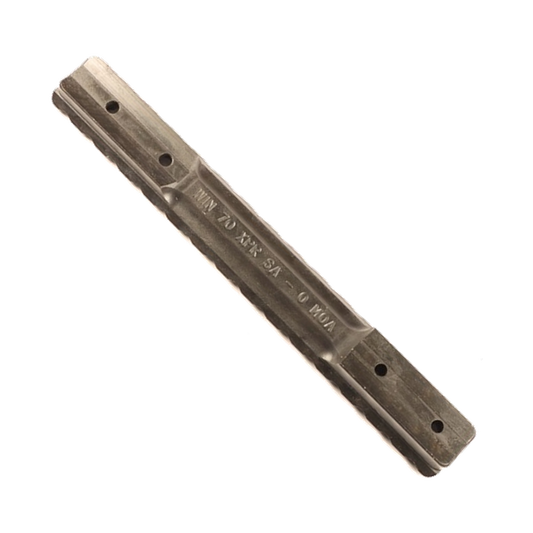

Winchester XPR

Die Winchester XPR wurde 2015 als eine preisgünstigere Repetierbüchsenplattform eingeführt. XPR und Model 70 teilen keine Montagenorm - sie haben grundlegend unterschiedliche Verschlussgehäusekonstruktionen und Lochbilder. Eine Schiene für das Modell 70 passt nicht zur XPR. Die XPR wird hier in Short Action abgedeckt. Überprüfen Sie die Modellbezeichnung sorgfältig und bestätigen Sie dies mit den A/B/C-Kontrollmaßen.

Material und Nutzungsszenario

Ein Winchester Model 70 für die Präzisionsjagd und klassische Optik in festen Ringen passt gut zu Stahl, der dem historischen Profil des Gewehrs entspricht und maximale Stabilität bietet. Eine XPR für den vielseitigen Jagdgebrauch kommt gut mit Aluminium zurecht und hält das Gewicht niedrig. Der Materialunterschied wird im Leitfaden zu Stahl vs. Aluminium für Picatinnybeschrieben. Die Montage erfordert Gewindekleber und Drehmomentkontrolle - die Vorgehensweise ist im Montageleitfaden.

Winchester Model 70 und XPR sind zwei deutlich unterschiedliche Plattformen. Bestätigen Sie Aktionstyp, Generationsvariante und Modell mit A/B/C-Maßen vor der Bestellung - der Modellname allein reicht für ein Gewehr mit so langer Produktionsgeschichte wie das Modell 70 nicht aus.
